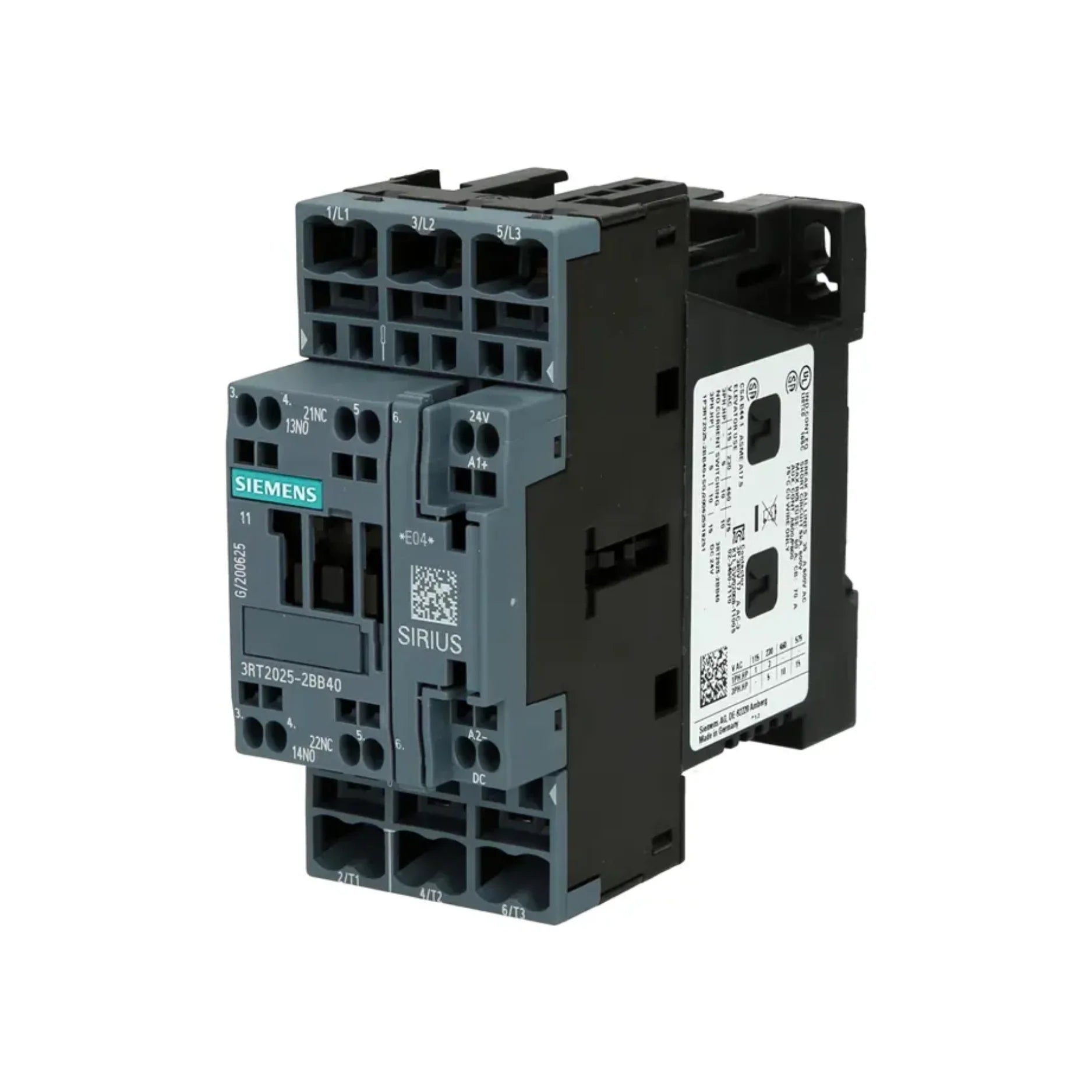

Contactor de potencia Siemens 3RT2025-2BB40 | SIRIUS, 3 polos, 7,5 kW

Siemens 3RT2025-2BB40 | Contactor de potencia compacto para una conmutación fiable de motores

Descripción general

El Siemens 3RT2025-2BB40 es un contactor de potencia de la serie SIRIUS 3RT2 diseñado para la conmutación de motores y otras cargas inductivas. Con una configuración de 3 polos, gestiona hasta 17 A y 7,5 kW a 400 V CA. El contactor cuenta con una bobina de 24 V CC, contactos auxiliares integrados 1 NA + 1 NC y terminales de resorte para conexiones seguras y sin mantenimiento. Su diseño compacto S0 lo hace ideal para paneles de control con espacio limitado.

Características principales

• Línea de productos: SIRIUS 3RT2

• Tamaño del contactor: S0

• Corriente operativa nominal (AC-3): 17 A

• Potencia nominal: 7,5 kW a 400 V CA

• Voltaje de control: 24 V CC

• Contactos auxiliares: 1 normalmente abierto (NO) + 1 normalmente cerrado (NC)

• Terminales: con resorte para conexiones seguras

• Montaje: carril DIN o montaje con tornillos

• Clase de protección: IP20

• Cumplimiento: CE, UL, CSA, EAC, RoHS

Especificaciones técnicas

• Número de catálogo: 3RT2025-2BB40

• Número de polos: 3

• Tensión nominal de funcionamiento: hasta 690 V CA

• Corriente de operación (AC-1):

  • 40 A a 40 °C

  • 35 A a 60 °C

• Corriente de operación (AC-3):

  • 17 A a 400 V

  • 13 A a 690 V

• Vida útil mecánica: 10 millones de ciclos de conmutación

• Resistencia eléctrica: 100.000 ciclos de conmutación

• Dimensiones (An × Al × Pr): 45 mm × 102 mm × 107 mm

• Peso: Aprox. 0,634 kg

• Temperatura ambiente:

  • Funcionamiento: -25°C a +60°C

  • Almacenamiento: -55°C a +80°C

• Altitud de instalación: Hasta 2.000 m sobre el nivel del mar

• Resistencia a los golpes:

  • Impulso rectangular: 10 g / 5 ms

  • Pulso sinusoidal: 15 g / 5 ms

• Resistencia a sobretensiones: 6 kV

• Voltaje de aislamiento: 690 V

• Pérdida de potencia:

  • En CA en estado de funcionamiento caliente: 1,8 W

  • Corriente sin carga: 5,9 W

• Circuito de control:

  • Consumo de energía de la bobina: 5,9 W

  • Retardo de cierre: 50–170 ms

  • Retardo de apertura: 15–18 ms

• Clasificaciones del circuito auxiliar:

  • AC-15: 10 A a 230 V, 3 A a 400 V

  • DC-13: 10 A a 24 V, 1 A a 110 V

• Certificaciones: CE, UL, CSA, EAC, compatible con RoHS desde el 1 de octubre de 2009

• País de origen: Alemania

Aplicaciones

• Conmutación de motores y cargas inductivas

• Integración en centros de control de motores y conjuntos de conmutación

• Uso en sistemas transportadores, bombas, compresores y ventiladores.

• Adecuado para aplicaciones que requieren una conmutación de motor compacta y confiable.

¿Por qué elegir el 3RT2025-2BB40?

• Diseño compacto: el factor de forma tamaño S0 ahorra espacio en el panel

• Rendimiento confiable: maneja hasta 17 A y 7,5 kW a 400 V CA

• Fácil instalación: terminales con resorte y montaje en riel DIN

• Contactos auxiliares integrados: 1 NO + 1 NC para flexibilidad del circuito de control

• Alta durabilidad: 10 millones de ciclos de conmutación mecánica

Ordene ahora

El contactor de potencia Siemens 3RT2025-2BB40 está disponible para envío inmediato.
