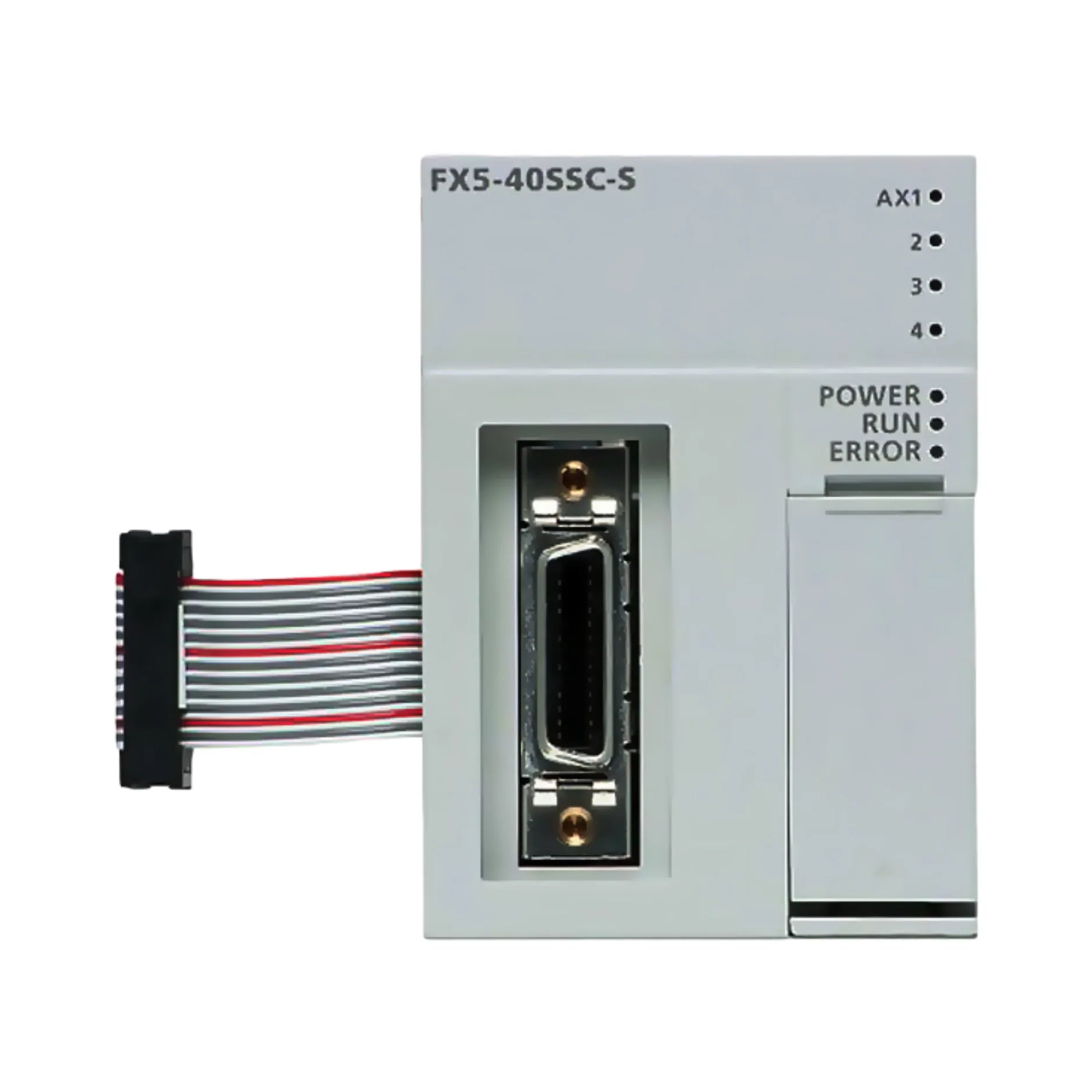

Mitsubishi FX5-40SSC-S

Mitsubishi FX5-40SSC-S | Módulo de movimiento simple de 4 ejes para la serie MELSEC iQ-F

Descripción general

El Mitsubishi FX5-40SSC-S es un módulo de movimiento simple de 4 ejes diseñado para los PLC de la serie MELSEC iQ-F . Ofrece control de movimiento preciso y de alta velocidad mediante comunicación SSCNET III/H , con funciones avanzadas como interpolación, control de levas y detección de marcas. Ideal para industrias que requieren control multieje sincronizado, como máquinas de embalaje, manipulación de materiales y corte.

Características principales

• Ejes de control: hasta 4 ejes

• Comunicación: SSCNET III/H (150 Mbps full-duplex)

• Funciones de interpolación:

  • Interpolación lineal (hasta 4 ejes)

  • interpolación circular de 2 ejes

  • Control de trayectoria continua

• Modos de control:

  • Control de posicionamiento

  • Control de velocidad

  • Control de velocidad y par

  • Control de conmutación de velocidad y posición

  • Alimentación de paso fijo

  • Control síncrono avanzado

  • Control de levas

• Procesamiento de aceleración/desaceleración:

  • Trapezoidal

  • curva en S

• Funciones de compensación:

  • Compensación de holgura

  • Equipos electrónicos

  • Función de pase cercano

• Función de detección de marcas: admite la detección de marcas de registro de alta velocidad para un corte y posicionamiento precisos

• Generación automática de levas: genera automáticamente datos de levas según los parámetros establecidos mediante la pantalla GOT

• Memoria: 600 datos de posicionamiento por eje; parámetros y datos guardados en flash ROM (copia de seguridad sin batería)

• Métodos de retorno a la posición inicial: Múltiples métodos que incluyen detección de señal de posición inicial de perro de proximidad, conteo, conjunto de datos y escala

Especificaciones técnicas

• Modelo: FX5-40SSC-S

• Serie: MELSEC iQ-F

• Fuente de alimentación: 24 V CC

• Consumo de corriente externa: 0,25 A

• Dimensiones (An × Al × Pr): 50 × 90 × 83 mm

• Peso: aproximadamente 0,3 kg

• Temperatura de funcionamiento: 0°C a 55°C

• Temperatura de almacenamiento: -25°C a 75°C

• Certificaciones: UL, cUL, CE

• Cumplimiento ambiental: compatible con RoHS

Aplicaciones

• Máquinas envasadoras con control de cuchillas rotativas

• Sistemas de manipulación de materiales que requieren movimiento sincronizado

• Máquinas de etiquetado e impresión de alta velocidad

• Máquinas de corte que utilizan detección de marcas

• Automatización industrial general que requiere un control preciso de múltiples ejes

¿Por qué elegir la FX5-40SSC-S?

• Comunicación de alta velocidad: SSCNET III/H garantiza una transferencia de datos rápida y confiable

• Control de movimiento avanzado: admite perfiles de movimiento complejos y sincronización

• Programación fácil de usar: generación automática de levas y configuración intuitiva de parámetros a través de GX Works3

• Diseño compacto: módulo que ahorra espacio y es adecuado para diversos entornos de instalación

• Rendimiento confiable: los diagnósticos integrados y el monitoreo en tiempo real mejoran la confiabilidad del sistema.

Ordene ahora

El módulo de movimiento simple Mitsubishi FX5-40SSC-S está disponible para envío global.
