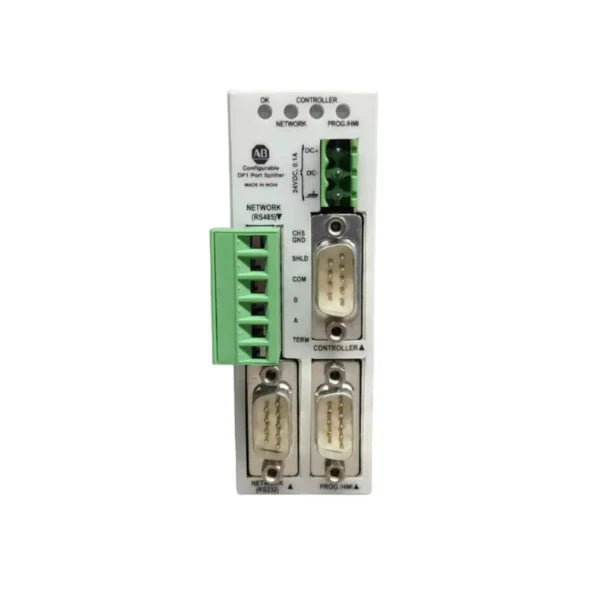

Allen-Bradley 1747-DPS2

Descripción general

El Allen-Bradley 1747-DPS2 es un divisor de puerto DF1 configurable, diseñado para expandir un solo puerto RS-232/DF1 a múltiples interfaces de comunicación. Compatible con los controladores SLC 500 y MicroLogix , facilita la conexión simultánea a dispositivos de programación, HMI y redes. El módulo admite diversos protocolos de comunicación, como DF1 full-duplex, DF1 half-duplex, radio módem DF1 y DH-485, lo que mejora la flexibilidad y la integración del sistema.

Características principales

• Expansión de puerto: divide un puerto RS-232/DF1 en múltiples interfaces.

• Compatibilidad de protocolo: configurable para DF1 full-duplex, DF1 half-duplex, módem de radio DF1 y DH-485.

• Puertos de comunicación:

  • Puerto del controlador: D-shell macho de 9 pines, RS-232.

  • Puerto de red: D-shell macho de 9 pines, RS-232.

  • Puerto Prog/HMI: conector D macho de 9 pines, RS-232.

  • Puerto DH-485: Conector estilo Phoenix de 6 pines, RS-485.

• Detección automática de baudios: admite velocidades de comunicación de 19,2 Kbps y 38,4 Kbps.

• Fuente de alimentación: Requiere 24 V CC externa, 100 mA.

• Montaje: Montaje en carril DIN.

• Aislamiento: aislamiento completo de puerto a puerto.

• Indicadores de estado: Cuatro LED para estado de energía y comunicación.

• Temperatura de funcionamiento: 0°C a 60°C (32°F a 140°F).

• Certificaciones: UL, CE, RoHS.

Especificaciones técnicas

• Número de catálogo: 1747-DPS2

• Serie: SLC 500

• Fuente de alimentación: 24 V CC, 100 mA

• Velocidades de comunicación: 19,2 Kbps o 38,4 Kbps

• Montaje: carril DIN

• Dimensiones: 101 mm x 35 mm x 70 mm (3,98 pulgadas x 1,38 pulgadas x 2,75 pulgadas)

• Peso: 0,37 libras (168 g)

• Temperatura de funcionamiento: 0 °C a 60 °C (32 °F a 140 °F)

• Temperatura de almacenamiento: -40 °C a 85 °C (-40 °F a 185 °F)

• Humedad relativa: 5% a 95% sin condensación

• Resistencia a impactos: 30 g

• Clasificación de vibración: 2 g a 10–500 Hz

• Certificaciones: UL, CE, RoHS

Aplicaciones

• Programación de PLC: permite la conexión simultánea de dispositivos de programación y HMI.

• Automatización Industrial: Facilita la comunicación entre controladores y múltiples dispositivos.

• Integración de red: admite varios protocolos para configuraciones de red flexibles.

• Equipo OEM: ideal para fabricantes de equipos originales que requieren interfaces de comunicación versátiles.

¿Por qué elegir el 1747-DPS2?

• Versatilidad: Admite múltiples protocolos e interfaces de comunicación.

• Facilidad de instalación: el montaje en riel DIN y los conectores estándar simplifican la configuración.

• Confiabilidad: Proporciona puertos de comunicación aislados para evitar interferencias de señal.

• Compatibilidad: Funciona perfectamente con los controladores SLC 500 y MicroLogix.

• Diseño compacto: ahorra espacio en el panel y al mismo tiempo ofrece una funcionalidad robusta.

Ordene ahora

El divisor de puerto DF1 configurable 1747-DPS2 de Allen-Bradley está disponible y se envía a todo el mundo.
