SIEMENS 6AV6545-0BB15-2AX0 | PANEL HMI SIMATIC MP 270B

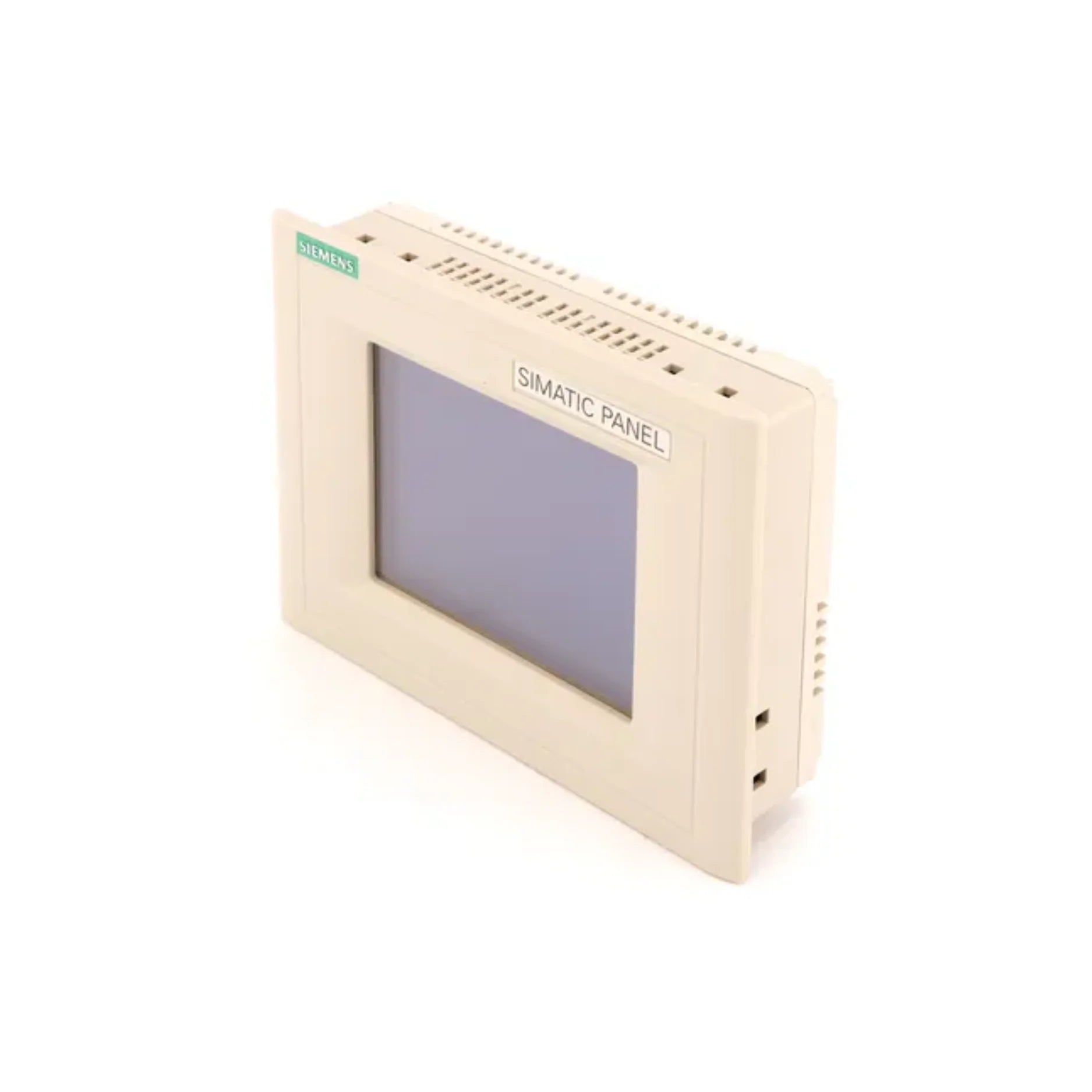

Panel táctil Siemens 6AV6545-0BB15-2AX0 | SIMATIC TP170B

Descripción general

El Siemens 6AV6545-0BB15-2AX0 es un panel táctil SIMATIC TP170B con una pantalla azul monocromática STN de 5,7 pulgadas . Diseñado para el control y la monitorización de máquinas e instalaciones, ofrece interfaces MPI/PROFIBUS DP y RS232 , además de una ranura para tarjetas CompactFlash (CF) para el almacenamiento de datos. Configurable con ProTool/Lite V5.2 SP1 o WinCC flexible Compact 2004 o superior , este panel proporciona una interfaz intuitiva para diversas tareas de automatización.

Características principales

• Pantalla: 5,7" STN monocromática azul, 320 x 240 píxeles

• Pantalla táctil: analógica, resistiva

• Interfaces:

  • 1 x MPI/PROFIBUS DP

  • 1 x RS232 (interfaz de impresora)

  • 1 ranura para tarjeta CF

• Memoria: 768 KB de memoria de usuario

• Procesador: RISC de 32 bits, 66 MHz

• Fuente de alimentación: 24 V CC (rango admisible de 18 a 30 V CC)

• Consumo de energía: Aprox. 6 W

• Montaje: Montaje en panel (orientación vertical)

• Clase de protección:

  • Frontal: IP65

  • Trasero: IP20

• Temperatura de funcionamiento: 0°C a +50°C

• Temperatura de almacenamiento: -20°C a +60°C

• Humedad: Máx. 85% de humedad relativa

• Certificaciones: CE, UL, CSA, FM Clase I Div. 2

• Cumplimiento: No cumple con RoHS

• País de origen: Alemania

• EAN: 4025515066125

• Código postal: 662643255874

Especificaciones técnicas

• MTBF de retroiluminación: Aprox. 50.000 horas a 25 °C

• Reloj: Reloj de software, sincronizable, sin batería de respaldo

• Software de configuración:

  • ProTool/Lite V5.2 SP1 o superior

  • WinCC flexible Compact Versión 2004 o superior

• Controladores compatibles:

  • SIMATIC S7-200, S7-300/400

  • SIMATIC S5

  • TI 505

  • Allen Bradley (DF1)

  • Mitsubishi (FX)

  • Telemecanique (AJUSTE)

  • Modicon (Modbus)

  • GE-Fanuc (SNP)

• Idiomas:

  • 5 idiomas en línea

  • Hasta 32 idiomas de proyecto

• Gestión de recetas:

  • 100 recetas

  • 200 registros de datos por receta

  • 200 entradas por registro de datos

• Sistema de mensajes:

  • 2.000 mensajes

  • 32 clases de alarma

  • 99 grupos de reconocimiento

• Gráficos:

  • 2.000 elementos de texto

  • 500 iconos

  • 50 iconos de pantalla completa

  • Objetos dinámicos: diagramas, gráficos de barras, botones invisibles

• Dimensiones (An. x Al. x Pr.): 212 mm x 156 mm x 45 mm

• Dimensiones del recorte (An. x Al.): 198 mm x 142 mm

• Peso: Aprox. 0,7 kg

Aplicaciones

• Automatización industrial: Interfaz de operador para maquinaria y líneas de producción

• Control de Procesos: Monitoreo y control de variables del proceso

• Automatización de edificios: interfaz de usuario para sistemas de HVAC, iluminación y seguridad

• Integración de sistemas heredados: adecuado para sistemas que requieren comunicación MPI/PROFIBUS DP

¿Por qué elegir el 6AV6545-0BB15-2AX0?

• Interfaz fácil de usar: combina el funcionamiento de la pantalla táctil con una pantalla monocromática clara

• Comunicación versátil: admite múltiples protocolos de comunicación industrial

• Diseño compacto: ahorra espacio en los paneles de control

• Almacenamiento expandible: ranura para tarjeta CF para registro de datos y gestión de recetas

• Confiabilidad comprobada: diseñado para entornos industriales con especificaciones sólidas
