Beckhoff EL7211

Beckhoff EL7211 – Descripción general

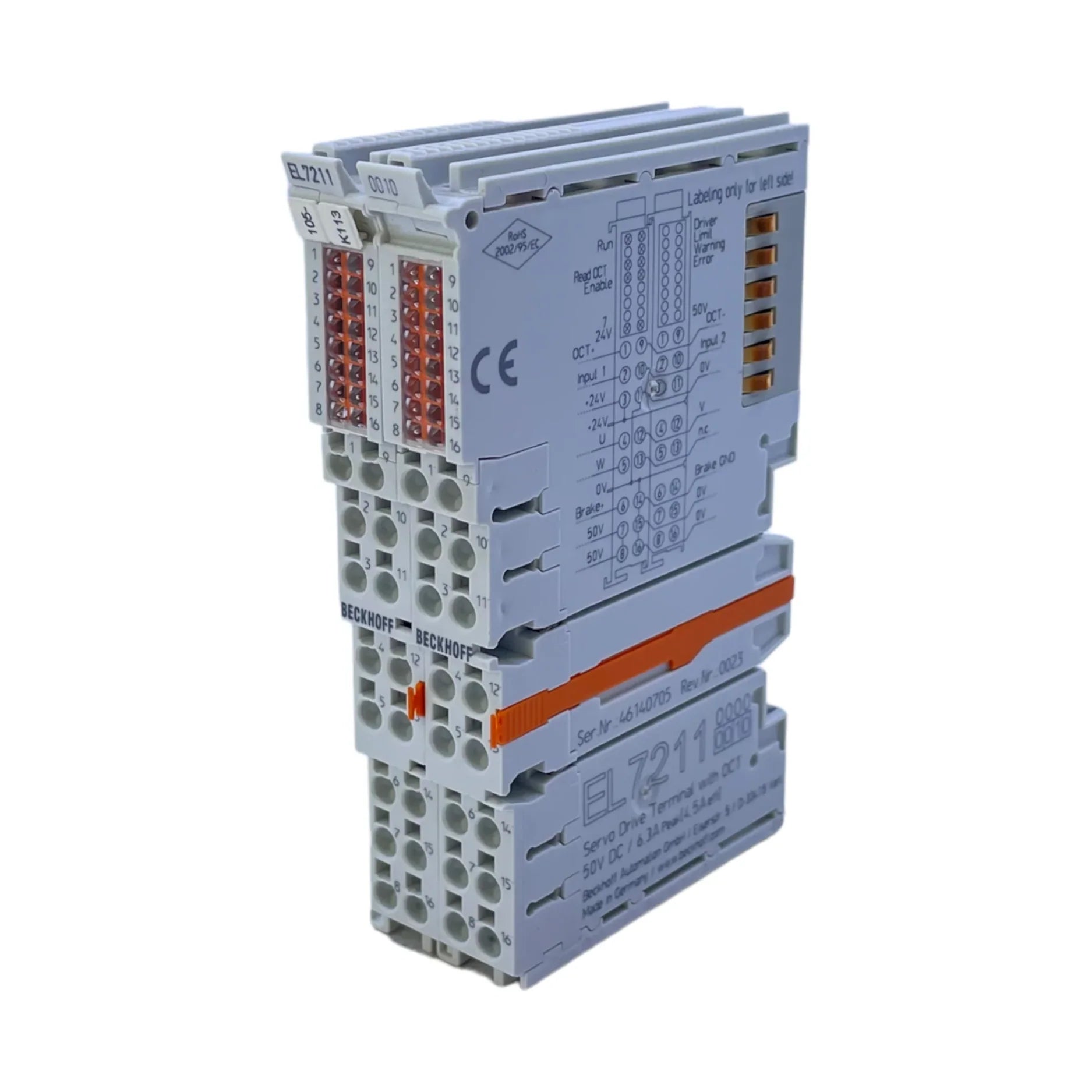

El Beckhoff EL7211 es un terminal avanzado para servomotores, diseñado con la tecnología Compact Drive de la compañía. Es compatible con motores síncronos trifásicos con excitación de imán permanente e integra conexión directa al motor con la tecnología One Cable Technology (OCT) y la función de seguridad Safe Torque Off (STO) .
Con una corriente continua nominal de 4,5 A RMS y una capacidad máxima, el EL7211 ofrece un control servo compacto y de alto rendimiento en sistemas de E/S EtherCAT modulares.

Características principales

• Un canal servo con salidas de motor y freno integradas

• Corriente de salida nominal: 4,5 A RMS; pico 9,0 A durante 1 segundo

• Tensión de alimentación: 24 V CC para electrónica; 8…48 V CC para etapa de potencia

• Tecnología de un solo cable integrada (OCT) para motor y retroalimentación en un solo cable

• Entrada de desactivación segura de par (STO) para requisitos de seguridad de categoría 3/PL d

• Admite la conexión directa de servomotores de la serie AM81xx

• Diagnóstico integrado, LED de estado y control de alto rendimiento con frecuencia de controlador de corriente de 32 kHz

• Aislamiento eléctrico de grado industrial de 500 V entre el bus eléctrico y el potencial de campo

Especificaciones técnicas

• Números de pieza:
  – EL7211
  – EL 7211

• Canales: 1

• Tipo de carga: Motor síncrono de imán permanente

• Corriente de salida nominal (RMS): 4,5 A

• Corriente de salida máxima (RMS): hasta 9,0 A durante 1 segundo

• Electrónica de alimentación: 24 V CC

• Etapa de alimentación: 8…48 V CC

• Voltaje de salida del freno del motor: 24 V CC; corriente máxima 0,5 A

• Frecuencia del controlador de corriente: 32 kHz

• Frecuencia del controlador de velocidad: 16 kHz

• Ancho de la carcasa: Aprox. 24 mm

• Aislamiento eléctrico: 500 V

• Temperatura de funcionamiento: 0 °C … +55 °C

• Temperatura de almacenamiento: -25 °C … +85 °C

• Dimensiones (An × Al × Pr): 24 mm × 100 mm × 68 mm

• Fabricante: Beckhoff Automatización

Peso: 0,10 – 0,23 kg (0,22 – 0,50 lb)
Dimensiones del paquete: 12 × 7 × 6 cm (4,7 × 2,8 × 2,4 pulgadas)

Aplicaciones

• Integración de servoaccionamientos compactos en sistemas de E/S modulares EtherCAT

• Máquinas con ejes servo de montaje directo que utilizan motores de la serie AM81xx

• Aplicaciones críticas para la seguridad que requieren la función STO (desconexión segura de par)

• Armarios de control de alta densidad con espacio limitado y alta demanda de rendimiento

¿Por qué elegir Beckhoff EL7211?

• Combina un diseño compacto con funcionalidad servo completa y seguridad integrada

• Reduce la complejidad del cableado con la tecnología One Cable (OCT)

• Alta densidad de corriente y rendimiento dinámico en la arquitectura EtherCAT

• Preparado para seguridad (STO) y adecuado para instalaciones avanzadas de automatización y seguridad.

Ordene ahora

El terminal de servomotor Beckhoff EL7211 está disponible para pedidos y se envía a todo el mundo .
