Allen-Bradley 2080-MOT-HSC – Módulo de Contador de Alta Velocidade para

Allen-Bradley 2080-MOT-HSC | Módulo de Contador de Alta Velocidade Plug-in para Controladores Micro800

Visão geral

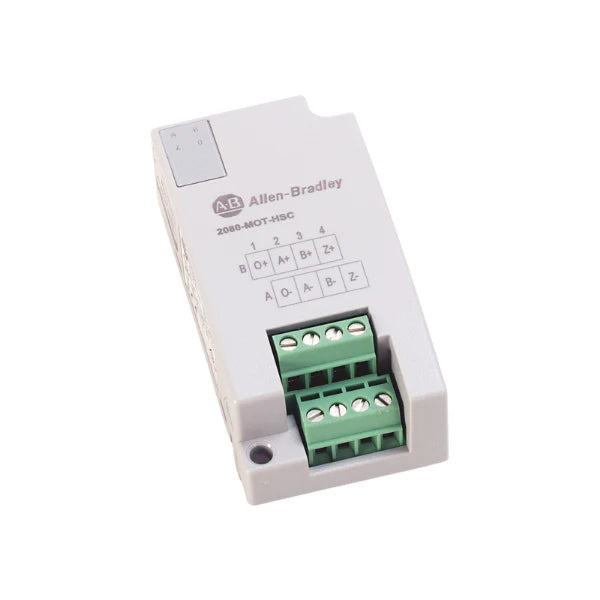

O Allen-Bradley 2080-MOT-HSC é um módulo plug-in de contador de alta velocidade (HSC) projetado para a família Micro800 de controladores lógicos programáveis ​​(CLPs). Ele oferece capacidades de contagem de até 250 kHz com suporte para encoders de quadratura e entradas de driver de linha, tornando-o ideal para aplicações que exigem medições precisas de posição e velocidade.

Principais características

• Contagem de alta velocidade: suporta frequências de contagem de até 250 kHz.

• Suporte ao codificador de quadratura: manipula os canais A, B e Z para rastreamento de posição.

• Compatibilidade com driver de linha: aceita entradas diferenciais para imunidade a ruído.

• Design compacto: módulo plug-in que não aumenta o espaço ocupado pelo controlador.

• Indicadores LED: fornecem indicação de status para diagnóstico fácil.

• Fácil integração: integra-se perfeitamente com controladores Micro800 usando o software Connected Components Workbench™.

Especificações técnicas

• Número de catálogo: 2080-MOT-HSC

• Número de entradas: 1 entrada diferencial em quadratura (ABZ)

• Faixa de tensão de entrada: 0–30 V DC

• Faixa de tensão no estado ligado: 2,6–30 V CC

• Frequência de entrada (máx.): 250 kHz

• Largura de pulso (min): 2 µs

• Separação de Fase (Min): 500 ns

• Impedância de entrada (nominal): 3580 Ω

• Número de saídas: 16 (1 saída física, 15 virtuais)

• Faixa de tensão de saída: 5–30 V DC

• Corrente de saída no estado ligado (máx.): 0,5 A

• Queda de tensão de saída no estado ligado (máx.): 0,5 V CC

• Consumo de corrente do barramento: 60 mA a 3,3 V CC

• Tensão de isolamento: 50 V (contínua), tipo testado em 720 V CC por 60 segundos

• Temperatura de operação: -20°C a 65°C (-4°F a 149°F)

• Temperatura de armazenamento: -40°C a 85°C (-40°F a 185°F)

• Umidade relativa: 5–95% sem condensação

• Dimensões (A x L x P): 62 x 31,5 x 20 mm (2,44 x 1,24 x 0,79 pol.)

• Peso: Aproximadamente 21 g (0,74 oz)

• Montagem: Módulo plug-in para controladores Micro800

• Certificações: UL, CE, cULus, Classe I Divisão 2 Locais Perigosos

Aplicações

• Monitoramento de posição e velocidade: ideal para aplicações que exigem rastreamento preciso de posições rotativas ou lineares.

• Sistemas de manuseio de materiais: adequados para transportadores e sistemas automatizados de armazenamento/recuperação.

• Máquinas de embalagem: Permite o controle preciso dos processos de embalagem.

• Automação industrial: aprimora os recursos dos controladores Micro800 em diversas tarefas de automação.

Por que escolher o 2080-MOT-HSC?

• Desempenho aprimorado: fornece recursos de contagem de alta velocidade sem aumentar o tamanho do controlador.

• Integração flexível: compatível com vários tipos de codificadores e níveis de sinal.

• Design robusto: construído para suportar ambientes industriais com amplas faixas de temperatura e alta imunidade a ruído elétrico.

• Solução econômica: oferece recursos avançados a um preço competitivo.

Peça agora

Disponível e pronto para envio imediato.
