Beckhoff EL6910

Visão geral do Beckhoff EL6910

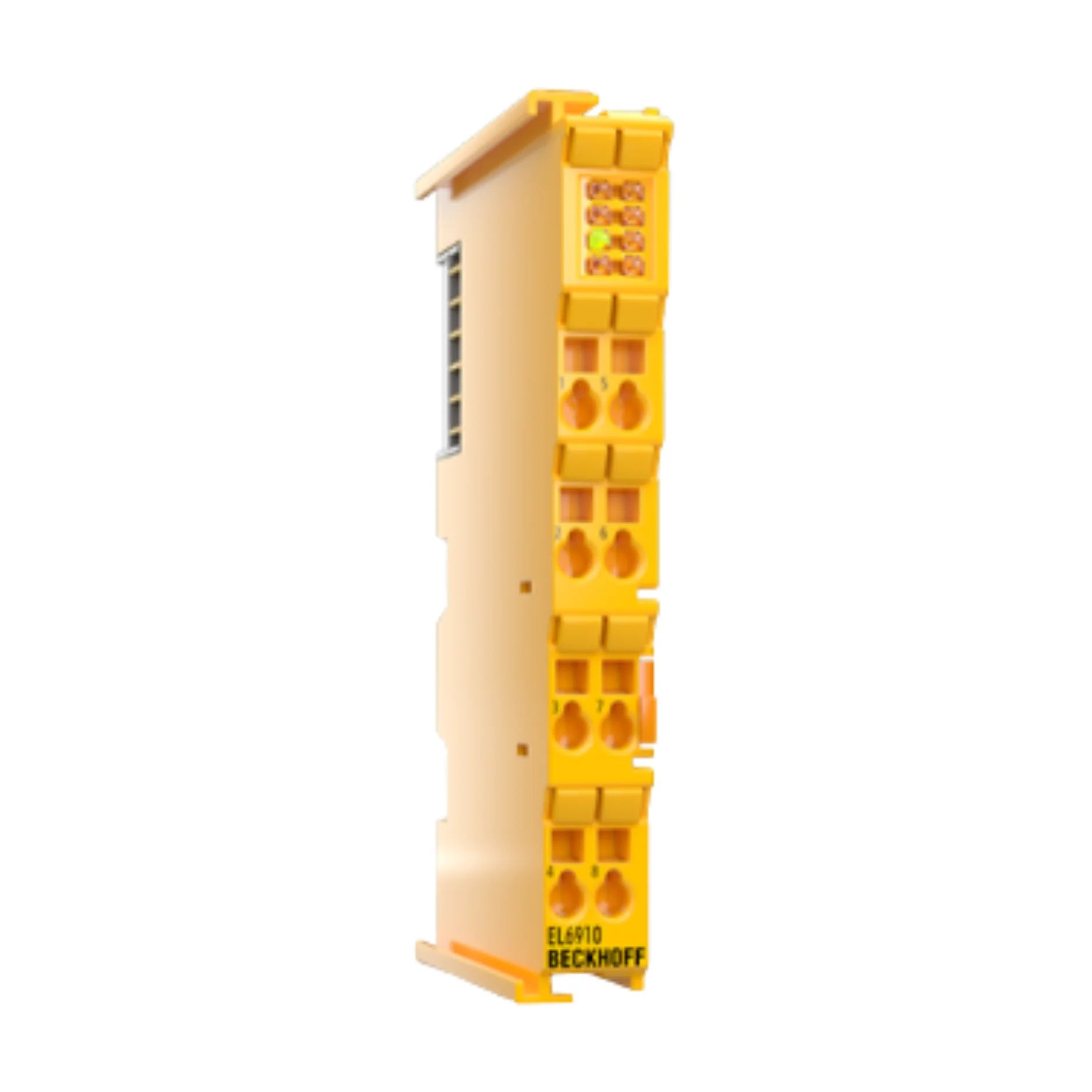

O Beckhoff EL6910 é um terminal EtherCAT com lógica TwinSAFE projetado para lidar com aplicações de segurança complexas diretamente em um sistema de E/S EtherCAT. Ele atua como um controlador de segurança descentralizado, processando sinais de segurança booleanos e analógicos, enquanto se comunica com dispositivos de entrada e saída TwinSAFE por meio do protocolo Safety-over-EtherCAT (FSoE).

Com suporte para até 212 conexões seguras , o EL6910 oferece controle de segurança de alto desempenho em um formato compacto para montagem em trilho DIN. Ele possibilita conceitos de segurança de máquinas flexíveis e modulares, tornando-o ideal para arquiteturas de automação modernas e distribuídas.

Principais características

• Atua como um controlador lógico TwinSAFE para controle de segurança distribuído.

• Suporta até 212 conexões de comunicação seguras.

• Executa funções de segurança booleanas e analógicas.

• Compatível com o protocolo Safety-over-EtherCAT (FSoE)

• Download incremental de programas de segurança para simplificar a manutenção.

• Histórico de diagnóstico integrado para análise e rastreabilidade de falhas.

• Certificado para SIL 3 de acordo com a norma IEC 61508 e PL e de acordo com a norma ISO 13849-1.

• Caixa de terminais compacta de 12 mm para instalação em trilho DIN.

Especificações técnicas

• Números de peça:
  – EL6910
  – EL 6910

• Protocolo de segurança: Segurança sobre EtherCAT (FSoE)

• Número máximo de conexões seguras: até 212

• Tempo de ciclo: Aproximadamente 1 ms (dependendo do tamanho do projeto)

• Categorias de segurança: SIL 3 (IEC 61508), PL e / Categoria 4 (EN ISO 13849-1)

• Tipos de dados suportados: Valores seguros booleanos e analógicos

• Alimentação: 24 V CC via barramento do sistema

• Consumo de corrente (E-bus): Aprox. 160 mA

• Isolamento elétrico: 500 V (barramento elétrico para o campo)

• Dimensões (L × A × P): 12 mm × 100 mm × 68 mm

• Temperatura de operação: –25 °C … +60 °C

• Temperatura de armazenamento: –40 °C … +85 °C

• Montagem: Trilho DIN (35 mm)

• Classificação de proteção: IP20

• Fabricante: Beckhoff Automação

• Peso: 0,10 – 0,23 kg (0,22 – 0,50 lb)

• Dimensões da embalagem: 12 × 7 × 6 cm (4,7 × 2,8 × 2,4 pol.)

Aplicações

• Controle de segurança de máquinas em sistemas baseados em EtherCAT

• Implementação de zonas de segurança distribuídas usando TwinSAFE I/O

• Funções de parada de emergência, porta de segurança e monitoramento de movimento

• Sistemas que exigem segurança funcional SIL 3 e PL e

Por que escolher o Beckhoff EL6910?

• Terminal lógico TwinSAFE completo para controle de segurança local.

• Suporta arquiteturas de segurança distribuídas em larga escala.

• Design compacto e eficiente para painéis de controle.

• Diagnósticos avançados e downloads incrementais simplificam a validação do sistema.

Faça seu pedido agora

O terminal EtherCAT TwinSAFE Logic EL6910 da Beckhoff já está disponível para encomenda e é enviado para todo o mundo .
