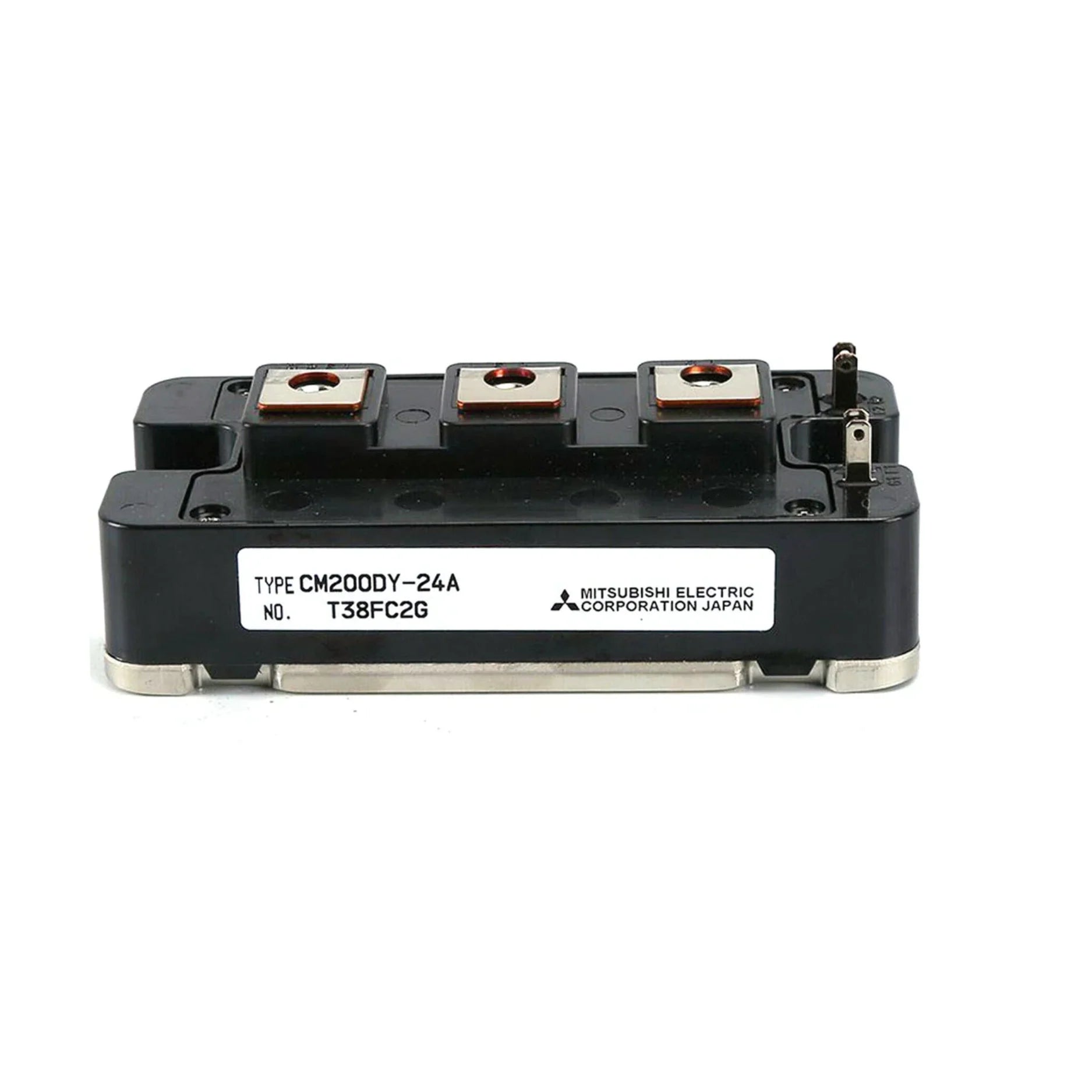

Mitsubishi CM200DY‑24A dual 200 A 1200 V IGBT module, half‑bridge with isolated baseplate and fast‑recovery diodes.

Mitsubishi CM200DY‑24A

Your Price:
$362.00
Add to wishlist
Checkout Secure
Order in the next to get it by

10+ disponíveis em estoque

  • Image of Frete grátis em todos os pedidos

    Frete grátis em todos os pedidos
  • Image of Garantia de 1 ano

    We will beat any price

    Garantia de 1 ano
  • Image of Especialistas disponíveis 24 horas por dia, 7 dias por semana, 365 dias por ano

    Free shipping

    Especialistas disponíveis 24 horas por dia, 7 dias por semana, 365 dias por ano
  • Image of 30 dias de devolução do dinheiro

    30 dias de devolução do dinheiro

Mitsubishi CM200DY‑24A

Visão geral

O Mitsubishi CM200DY‑24A, também vendido sob a marca Powerex, é um módulo de meia ponte IGBT duplo com classificação de 1200 V e 200 A. Possui diodos de recuperação rápida integrados e uma placa de base isolada para gerenciamento térmico eficaz em eletrônica de potência industrial.

Principais características

  • Configuração: Dois IGBTs em configuração de meia ponte com diodos de recuperação rápida antiparalelos.

  • Tensão nominal (V_CES): 1200 V

  • Corrente contínua do coletor (I_C): 200 A a 25 °C

  • Design de base isolada para facilitar a conexão do dissipador de calor.

  • Módulo compacto com montagem por parafuso (aproximadamente 94 × 48 × 29 mm)

  • Em conformidade com a RoHS

Especificações técnicas

  • Módulo : CM200DY‑24A

  • V_CES : 1200 V

  • I_C (25 °C) : 200 A

  • V_GE (máx.) : ±20 V

  • V_CE(sat) (típico): ~2,1 V

  • Dissipação de potência : ≈1,34 kW a 25 °C

  • Temperatura de junção (T_j) : –40 °C a +150 °C

  • Tensão de isolamento : 2500 Vrms (terminais principais à placa de base)

  • Dimensões do módulo : ~94 × 48 × 29 mm

  • Peso : ~310 g

Aplicações

  • Acionamentos e inversores de motores CA

  • Sistemas de controle servo

  • UPS e condicionamento de energia

  • Eletrônica de potência para energia renovável

  • Comutação industrial de alta potência

Por que escolher o CM200DY‑24A?

  • Capacidade comprovada de alta corrente e alta tensão em uma configuração compacta de meia ponte.

  • Os diodos integrados minimizam a necessidade de componentes adicionais.

  • A placa de base isolada simplifica o projeto térmico.

  • Confiabilidade excepcional sob condições industriais extremas e variações de temperatura.

Faça seu pedido agora

Este produto faz parte da nossa gama de módulos IGBT da Mitsubishi, concebidos para conversão de energia de alta eficiência e desempenho fiável na automação industrial.

Explore a categoria principal de Componentes de Eletrônica de Potência para descobrir diodos, tiristores, GTOs, MOSFETs e outras soluções em semicondutores.

Produtos novos e genuínos – lacrados de fábrica Na PLCpartssolution, todos os nossos produtos são 100% novos, genuínos e vêm na embalagem original lacrada de fábrica. Garantimos componentes autênticos que atendem aos mais altos padrões de desempenho e confiabilidade da indústria.
Garantia de 1 ano incluída Todos os produtos novos vendidos pela PLCpartssolution contam com garantia de 1 ano. Garantimos a qualidade e a confiabilidade de nossas peças, garantindo cobertura contra defeitos de fabricação em condições normais de operação.
Aviso Legal: A PLCpartssolution é uma fornecedora independente de produtos de automação industrial excedentes e recondicionados. Não somos distribuidores, revendedores ou representantes autorizados das marcas listadas neste site. Todas as marcas registradas, nomes de marcas e logotipos são propriedade de seus respectivos proprietários. A PLCpartssolution não é afiliada, endossada ou aprovada pela ABB, Fanuc, B&R, Rockwell Automation, Schneider Electric, Siemens ou quaisquer outros fabricantes mencionados.
