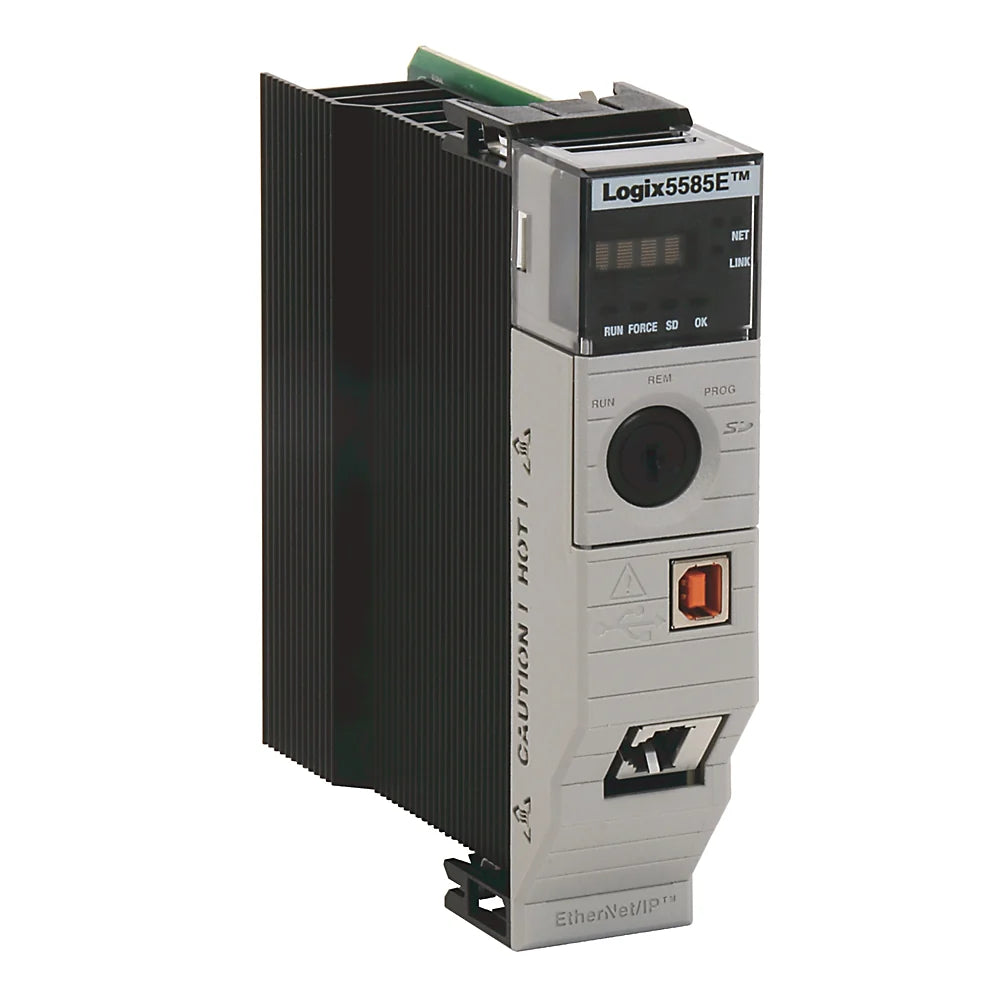

Controlador Logix Allen-Bradley 1756-L81E | ControlLogix 5580

Allen-Bradley 1756-L81E | Processador ControlLogix 5580 de alto desempenho para automação exigente

Visão geral

O Allen-Bradley 1756-L81E é um processador ControlLogix da série 5580 projetado para fornecer controle de alta velocidade e alto desempenho para sistemas de automação complexos. Com 3 MB de memória de usuário, uma porta Gigabit Ethernet integrada e uma porta de programação USB, ele suporta aplicações avançadas de controle de movimento, segurança e processo no ambiente Studio 5000 da Rockwell Automation.

Principais características

• Memória do usuário: 3 MB

• Portas de comunicação incorporadas:

  • 1 porta Gigabit EtherNet/IP

  • 1 porta de programação USB 2.0

• Memória não volátil:

  • Cartão Secure Digital (SD) de 2 GB pré-instalado

• Gerenciamento de tarefas:

  • Suporta até 32 tarefas

  • 1000 programas por tarefa

• Linguagens de programação:

  • Lógica de relé de escada (RLL)

  • Texto Estruturado (TE)

  • Diagrama de Blocos Funcionais (FBD)

  • Diagrama de Funções Sequenciais (SFC)

• Capacidade de E/S:

  • E/S digital: até 128.000 pontos

  • E/S analógicas: até 4.000 pontos

• Nós EtherNet/IP suportados: até 100

• Armazenamento de energia: módulo incorporado e não removível

• Exibição: 4 caracteres alfanuméricos

• Montagem: Baseada em chassi, ocupa um slot

• Software de programação: Studio 5000 Logix Designer

Especificações técnicas

• Número de catálogo: 1756-L81E

• Tensão de entrada: 5,1 V DC

• Consumo de corrente:

  • 1,20 A a 5,1 V CC

  • 5,0 mA a 1,2 V CC

• Dissipação de energia: 6,2 W

• Dissipação térmica: 21,2 BTU/h

• Temperatura de operação: 0°C a 60°C (32°F a 140°F)

• Temperatura de armazenamento: -40°C a 85°C (-40°F a 185°F)

• Umidade relativa: 5% a 95% sem condensação

• Choque: 30 g em operação

• Vibração: 2 g @ 10–500 Hz

• Dimensões (AxLxP): 5,461 x 18,161 x 23,622 cm

• Peso: Aproximadamente 0,547 kg

• Certificações: UL, cULus, CE, ATEX, IECEx, UKCA, RCM, RoHS

Aplicações

• Sistemas de embalagem e manuseio de materiais de alta velocidade

• Automação de processos nas indústrias química e farmacêutica

• Aplicações complexas de controle de movimento

• Sistemas críticos de segurança que exigem recursos de segurança integrados

• Linhas de fabricação e montagem em larga escala

Por que escolher o 1756-L81E?

• Desempenho aprimorado: oferece até 45% mais capacidade em relação às gerações anteriores de controladores.

• Comunicação integrada: a porta Gigabit Ethernet incorporada permite E/S de alta velocidade e controle de movimento.

• Diagnóstico avançado: o visor de 4 caracteres fornece diagnósticos e solução de problemas aprimorados.

• Operação segura: o firmware do controlador assinado digitalmente adiciona uma camada adicional de segurança.

• Programação flexível: suporta diversas linguagens de programação no Studio 5000 Logix Designer.

Peça agora

Disponível e pronto para envio globalmente.
