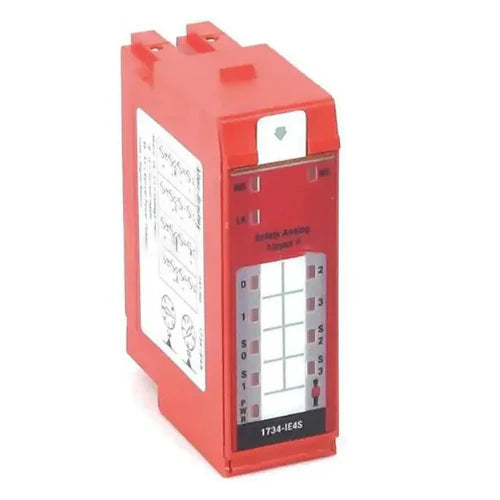

Allen-Bradley 1734-IE4S | POINT Guard I/O | Analógico de 4 canais

Allen-Bradley 1734-IE4S | Módulo de entrada analógica de segurança de alto desempenho para sistemas POINT I/O

Visão geral

O Allen-Bradley 1734-IE4S é um módulo de entrada analógica com classificação de segurança projetado para o sistema POINT I/O. Ele fornece quatro entradas analógicas de terminação única com modos configuráveis ​​de tensão, corrente ou tacômetro, garantindo flexibilidade e precisão em aplicações críticas de segurança. Com design compacto e montagem em trilho DIN, integra-se perfeitamente a diversos sistemas de automação industrial.

Principais características

• Canais de entrada: 4 single-ended

• Tipos de entrada: Configuráveis ​​para tensão, corrente ou tacômetro

• Intervalos de entrada:

  • Tensão: ±10V, ±5V, 0–10V, 0–5V

  • Corrente: 0–20 mA, 4–20 mA

  • Tacômetro: 0–24 V com limites configuráveis

• Resolução: 12 bits

• Fonte de alimentação: 24 V CC (faixa de 19,2 a 28,8 V CC)

• Saída de energia do sensor: 24 V DC, até 150 mA por canal

• Montagem: trilho DIN

• Gabinete: Estilo aberto (IP20)

• Certificações: TUV, IECEx, CE, c-UL-us

• Temperatura de operação: -20°C a 55°C (-4°F a 131°F)

• Dimensões (A x L x P): 77 x 24 x 55 mm (3,03 x 0,94 x 2,17 pol.)

• Peso: Aproximadamente 68 g (2,4 oz)

• Compatibilidade da base do terminal: 1734-TB, 1734-TBS, 1734-TOP, 1734-TOPS, 1734-TOP3, 1734-TOP3S

Especificações técnicas

• Precisão de entrada analógica:

  • Modo de tensão: ±0,5% da escala completa a 25°C

  • Modo atual: ±0,6% da escala completa a 25°C

  • Modo tacômetro: erro de ganho de ±2% a 25°C

• Impedância de entrada:

  • Modo de tensão: >200 kΩ

  • Modo atual: <100 Ω

  • Modo tacômetro: >200 kΩ

• Opções de filtro:

  • Filtro anti-aliasing unipolar a 10 Hz

  • Filtro digital de quatro polos com frequências de canto selecionáveis: 1 Hz, 5 Hz, 10 Hz, 50 Hz

• Resposta ao degrau (até 63%):

  • Filtro de 1 Hz: ~450 ms

  • Filtro de 5 Hz: ~125 ms

  • Filtro de 10 Hz: ~72 ms

  • Filtro de 50 Hz: ~25 ms

• Diagnóstico:

  • Detecção de fio aberto

  • Detecção de sobrefaixa e subfaixa

  • Indicadores de status em nível de canal

• Tensão de isolamento: 50 V contínuo (isolamento básico), testado em 500 V CA por 60 segundos

• Dissipação de energia: 2,2 W

• Dissipação térmica: 7,5 BTU/h

• Corrente POINTBus: 110 mA a 5 V CC

Aplicações

• Controle de processo crítico de segurança

• Sistemas de segurança de máquinas

• Monitoramento de sinais analógicos em ambientes perigosos

• Integração com controladores GuardLogix e SmartGuard

• Sistemas de E/S distribuídos que exigem entradas analógicas com classificação de segurança

Por que escolher o 1734-IE4S?

• Conformidade de segurança: atende aos padrões de segurança SIL 3 e PLe

• Configuração de entrada flexível: suporta vários tipos de sinais para diversas aplicações

• Design compacto: economiza espaço nos painéis de controle

• Fácil integração: compatível com sistemas POINT I/O e várias bases de terminais

• Diagnóstico avançado: fornece status em tempo real e detecção de falhas
