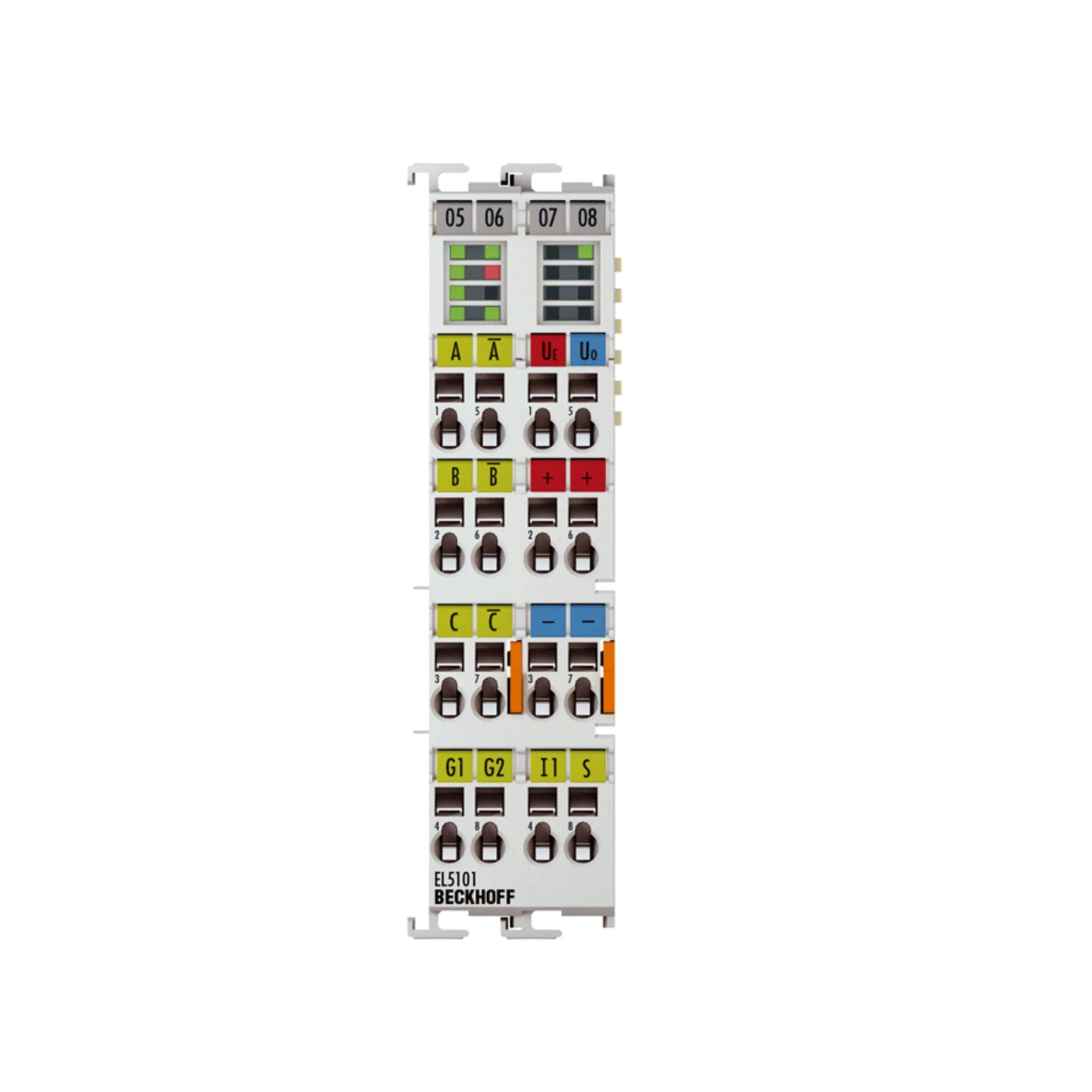

Beckhoff EL5101 – Visão geral
O Beckhoff EL5101 é um terminal de interface de encoder incremental projetado para aquisição precisa de posição e velocidade em sistemas de E/S EtherCAT. Ele suporta sinais de encoder diferenciais de 5 V (RS422) e sinais single-ended (TTL/HTL), proporcionando contagem de alta velocidade com frequência de entrada de até 1 MHz. A alimentação integrada de 24 V CC para o sensor e os LEDs de diagnóstico o tornam uma solução versátil e compacta para aplicações de movimento e medição.
Principais características
-
Suporta entradas de codificador diferencial de 5 V (RS422) e não diferencial.
-
Contagem de alta velocidade com frequência de entrada de até 1 MHz
-
Fonte de alimentação integrada de 24 V para o sensor de potência do encoder.
-
Suporta canais A, B e, opcionalmente, Z (índice).
-
Contador de 32 bits para medição de posição de alta resolução
-
Indicadores LED para sinais de status, erro e encoder.
-
Caixa de terminal EtherCAT compacta de 12 mm
-
Isolamento elétrico entre o barramento E e o nível de sinal (500 V)
Especificações técnicas
-
Número da peça: EL5101
-
Interface do codificador: Codificador incremental (A, B, Z)
-
Tipo de sinal: diferencial de 5 V (RS422) / não diferencial (TTL/HTL)
-
Frequência de entrada: até 1 MHz
-
Resolução: contador de 32 bits
-
Tensão de entrada: 5 V (diferencial) / 24 V (simples)
-
Alimentação do sensor: 5 V CC / 24 V CC (configurável)
-
Isolamento elétrico: 500 V (E-bus / sinal)
-
Consumo de corrente (E-bus): Aprox. 130 mA
-
Fonte de alimentação: 24 V CC (via barramento do sistema)
-
Largura da caixa: 12 mm
-
Classificação de proteção: IP20
-
Temperatura de operação: –25 °C … +60 °C
-
Temperatura de armazenamento: –40 °C … +85 °C
-
Montagem: Trilho DIN de 35 mm
-
Fabricante: Beckhoff Automação
-
Peso: 0,10 – 0,23 kg (0,22 – 0,50 lb)
-
Dimensões da embalagem: 12 × 7 × 6 cm (4,7 × 2,8 × 2,4 pol.)
Aplicações
-
Feedback de posição e velocidade de encoders incrementais
-
Controle de movimento e monitoramento de eixos na automação industrial
-
Máquinas-ferramenta, máquinas de embalagem e sistemas de manuseio
-
Sistemas de E/S distribuídos baseados em EtherCAT que requerem feedback do encoder
Por que escolher o Beckhoff EL5101?
-
Aquisição de encoder incremental de alta velocidade com capacidade de 1 MHz
-
O módulo EtherCAT compacto economiza espaço no painel de controle.
-
Suporta sinais diferenciais RS422 e sinais TTL de terminação única.
-
Alimentação e diagnóstico integrados do encoder para uma instalação simplificada.
-
Confiabilidade e precisão comprovadas da Beckhoff para aplicações de movimento.
Faça seu pedido agora
O terminal de interface de encoder incremental Beckhoff EL5101 está disponível para encomenda e é enviado para todo o mundo .
